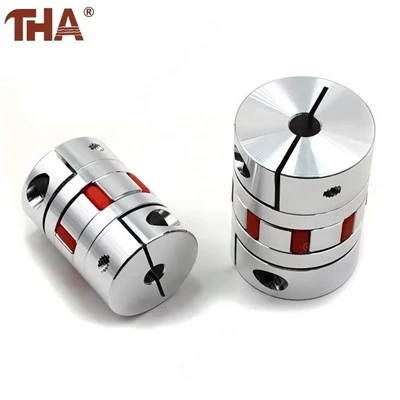

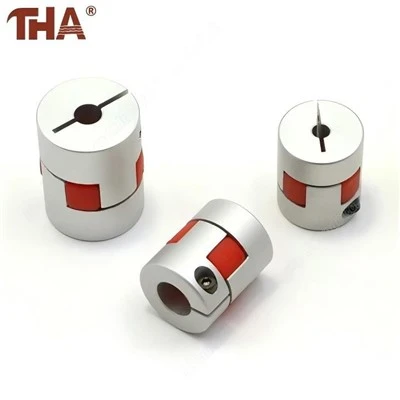

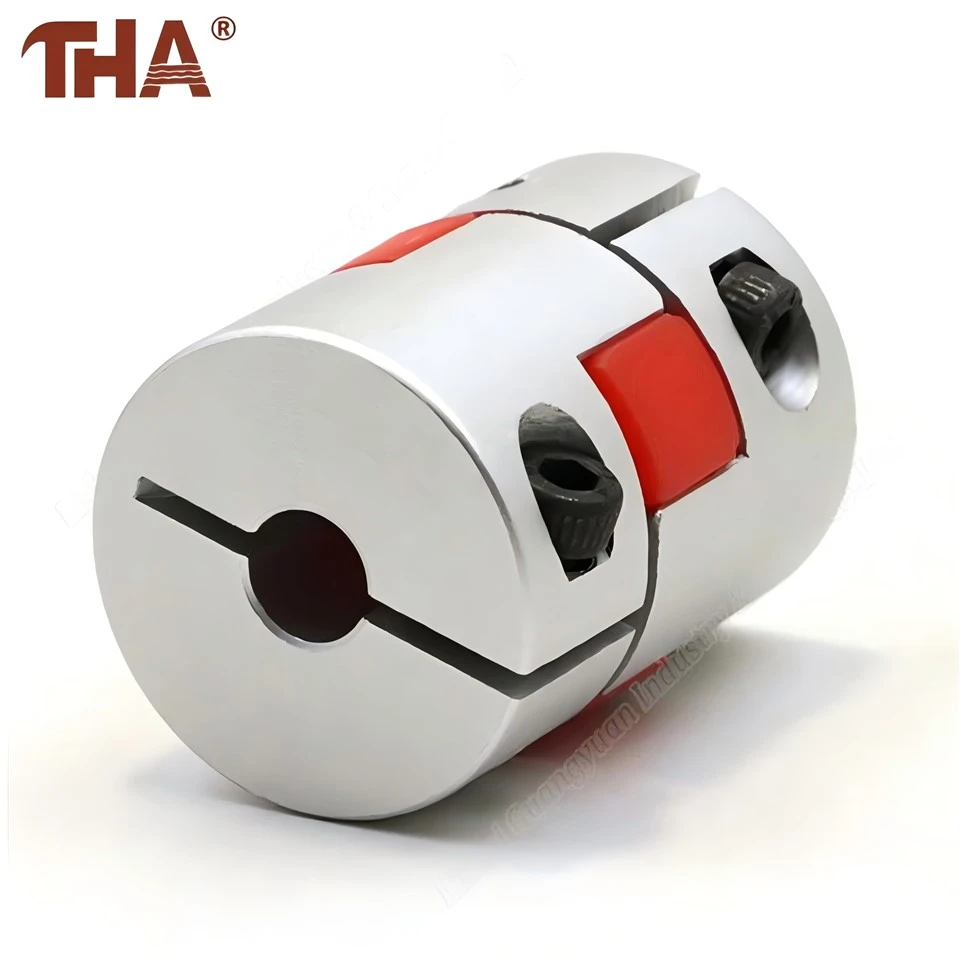

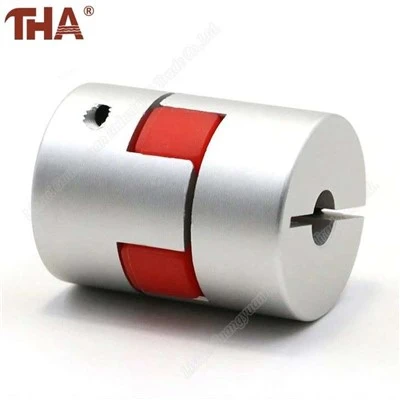

Поліуретанова павукоподібна муфта GFC

Деталі продукту

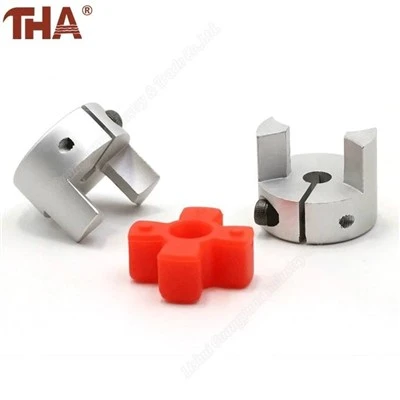

Три частини утворюють робочий вузол: вхідна втулка, вихідна втулка та центральна стрілка. Втулки виготовлені з високо-алюмінієвого сплаву з анодованою поверхнею. У каталозі між ними вказано поліуретановий еластомер.



Павук утримує металеві щелепи розділеними під час нормальної роботи. Він також пом'якшує частково удари, які виникають під час рушання з місця, зупинки та руху заднім ходом. Навколо цього елемента не потрібно використовувати масло чи мастило.



Втулки типу -затискачі фіксують вали з обох кінців. Різні діаметри отворів можна комбінувати в діапазоні, запропонованому для кожної рами, що дозволяє одній муфті з’єднувати вали різного розміру.



Опис товару

Моделі GFC охоплюють корпуси діаметром від 14 мм до 95 мм. Найменші три моделі мають номінальний крутний момент 5 Н·м, тоді як GFC95×126 досягає 250 Н·м. Великі рами допускають більш широкий вибір валів, але також вимагають більше місця для встановлення.



Павук є робочим компонентом, і його слід перевіряти, якщо в приводі з’являється додатковий люфт, ударний шум або незвичайна зміна реакції. Хоча протилежні губки можуть стикатися після серйозного пошкодження еластомеру, муфта не повинна продовжувати працювати в такому стані. Контакт -з-металом усуває призначену амортизацію та може передавати удари на вали та підшипники.



Опубліковані межі зсуву невеликі: ексцентриситет 0,1 мм, кутовий переміщення 1 градус і осьовий переміщення ±0,2 мм. Ці обмеження дозволяють муфті допускати незначні помилки встановлення; вони не замінюють правильного центрування валу.



Інформація про продукт

Модель	Розмір корпусу мм	Номінальний крутний момент Н·м	Максимальна швидкість об/хв
GFC14×22	14 × 22	5	10000
GFC20×25	20 × 25	5	10000
GFC20×30	20 × 30	5	10000
GFC25×30	25 × 30	10	10000
GFC25×34	25 × 34	10	10000
GFC30×35	30 × 35	12.5	10000
GFC30×40	30 × 40	12.5	10000
GFC40×50	40 × 50	17	8000
GFC40×55	40 × 55	17	8000
GFC40×66	40 × 66	17	7000
GFC55×49	55 × 49	45	6500
GFC55×78	55 × 78	45	6000
GFC65×80	65 × 80	108	5500
GFC65×90	65 × 90	108	5500
GFC80×114	80 × 114	145	4500
GFC95×126	95 × 126	250	4000

У каталозі наведено загальний допустимий ексцентриситет 0,1 мм, кутове переміщення 1 градус і осьове переміщення ±0,2 мм. Наявність отворів і момент затягування залежать від моделі та залишаються доступними на збереженому кресленні специфікації.





FAQ

Чи можна замінити поліуретановий спайдер?

так Павук — це окрема частина, розташована між двома втулками. Його розмір повинен відповідати обраній муфті GFC.

Що станеться, якщо павук сильно потертий?

Кліренс, ударний шум і нестабільний відгук можуть збільшитися. Муфту слід зупинити та оглянути, а не залишити працювати через контакт металевих губок.

Чи можуть обидві втулки мати різні розміри отворів?

так Якщо обидва розміри доступні для обраної моделі, можна вибрати різні вхідні та вихідні отвори.

Муфта потребує змащування?

Для поліуретанової павутинки не потрібна змащення.

Чи можна налаштувати отвір або загальну конфігурацію?

Ми створюємо за кресленнями замовника за OEM/ODM і приймаємо замовлення від однієї деталі стандартних розмірів.



Про нас

Lishui Guangyuan Industry & Trade Co Ltd постачає муфти та компоненти лінійного-руху для обладнання з-моторним приводом і вузлів автоматизації. Діаметри валу, максимальний крутний момент і монтажні розміри можна переглянути перед підтвердженням моделі.
