Що таке сферичні підшипники стрижня і як вони працюють

Ви використовуєтесферичні підшипникиколи машини повинні рухатися плавно. Наконечник стрижня створює невелике з’єднання, яке з’єднує частини. Це дозволяє їм повертатися і нахилятися одночасно. Коли ви використовуєте наконечник штанги, це допомагає частинам рухатися, навіть якщо вони не вирівняні. Це також допомагає зняти удари. Багато машин потребують такого типу руху. Ви бачите це в аерокосмічній галузі, промислових машинах та інших ретельних роботах. У наведеній нижче таблиці показано, де сферичні підшипники наконечника стрижня працюють з великими зусиллями:

Сферичні підшипники на кінці штока допомагають вам довіряти руху. Вони дозволяють вашим машинам працювати з меншою кількістю проблем.

Ключові висновки

• Сферичні підшипники на кінцях штока допомагають частинам машини рухатися плавно. Вони працюють, навіть якщо деталі не збігаються. Завдяки цьому вони служать довше і менше зношуються.
• Вибір правильного матеріалу для підшипників штокових кінців є важливим. Такі матеріали, як нержавіюча сталь і бронза, міцні. Вони довго зберігаються в різних місцях.
• Сферичні наконечники стрижнів витримують зсув до 21 градуса. Це робить їх хорошими для робіт, де деталі рухаються або зсуваються.
• Підшипники штокових наконечників потребують регулярного догляду. Ви повинні часто перевіряти їх і використовувати відповідне масло. Це допомагає їм добре працювати та служити довше.
• Підшипники штока використовуються в багатьох галузях промисловості. Вони знаходяться в автомобілях, літаках і на заводах. Вони допомагають рухомим частинам залишатися з’єднаними та добре працювати.

Конструкція сферичних підшипників

Джерело зображення: unsplash

Голова та гомілка у формі ока-

Коли ви дивитесь на підшипник стрижня, ви спочатку бачите головку-у формі ока. Ця частина утримує основну частину та з’єднується з іншими частинами машини. Головка являє собою міцну петлю, яка обертається навколо сферичних підшипників ковзання. Хвостовик виступає з головки і дозволяє прикріпити підшипник до стрижнів або валів. Ви часто бачите різьблення на хвостовику, що полегшує його встановлення.

Форма голови-у формі ока допомагає розподілити сили, які проходять через підшипник. Ця конструкція дозволяє підшипнику витримувати як постійні, так і рухомі навантаження. Це також допомагає підшипнику працювати, коли деталі неправильно розташовані. Завдяки цій формі ваші машини працюють краще і служать довше.

Ви отримуєте багато хорошого від цього дизайну:

• Підшипник штока переміщає як постійні, так і змінні сили.
• Це допомагає, коли частини вашого обладнання не підходять.
• Стандартні розміри спрощують використання в багатьох машинах.

Серцевина сферичних підшипників ковзання

Всередині головки знаходиться сферичний підшипник ковзання. Ця основна частина має два кільця. Зовні внутрішнє кільце кругле. Зовнішнє кільце всередині кругле. Внутрішнє кільце вставляється всередину зовнішнього кільця, тому воно може рухатися та обертатися різними способами. Це налаштування дозволяє підшипнику діяти як суглоб у вашому тілі. Ви отримуєте плавний поворот і нахил, що допомагає частинам машини рухатися, навіть якщо вони не вирівняні.

Сферичні підшипники ковзання дозволяють деталям рухатися під кутом. Ви бачите це в рульовому керуванні, важелях керування та тягах. Конструкція допомагає підшипнику витримувати удари та служити довше. Ви отримуєте постійний рух, навіть коли все стає важко.

Вибір матеріалів

Потрібно правильно підібрати матеріал для підшипника. Матеріал змінює тривалість служби підшипника та його роботу в різних місцях. Ось кілька поширених варіантів:

Високо{0}}вуглецева хромована сталь міцна та не швидко зношується.

• Нержавіюча сталь хороша, коли потрібна міцність і відсутність іржі.
• Бронза підходить для багатьох застосувань, оскільки вона повільно зношується.

Ви також можете знайти інші матеріали для спеціальних робіт. Спечена бронза довго служить і не іржавіє. Спечене залізо є тихим і добре працює в брудних місцях. Нейлон не пошкоджується під дією солоної води чи сильних хімікатів, тому він підходить для вологих робіт. Чавун може витримувати високу температуру та велику вагу на низьких швидкостях.

Ви вибираєте матеріал залежно від місця використання підшипника. Якщо ви працюєте у вологому місці, нейлон стане хорошим вибором. Для великих навантажень найкраще підійде спечена бронза або -високовуглецева хромована сталь. Правильний вибір допоможе вашому підшипнику служити довше та працювати краще.

Порада: завжди вибирайте матеріал підшипника, який підходить для вашої робочої зони. Це допомагає зупинити передчасне зношування та забезпечує хорошу роботу ваших машин.

Як працюють сферичні кінці стрижня

Кутова гнучкість і зміщення

Ви використовуєте сферичні кінці стрижня, коли деталі повинні рухатися під кутом. Ці з’єднання з’єднують частини машини, які не вирівнюються. Конструкція-і-розетки дозволяє м’ячу повертатися та нахилятися всередині кільця. Це дає суглобу багато способів рухатися. Ви бачите це в рульовому керуванні, важелях управління та роботах.

Сферичні наконечники стрижня допомагають усунути проблеми зі зміщенням. Іноді деталі рухаються або зсуваються під час використання. Ці суглоби можуть впоратися з цими змінами. Вам не доведеться хвилюватися про те, що він зігнеться або зламається. З’єднання рухається плавно, якщо вал не прямий. Це забезпечує міцність з’єднання та знижує навантаження на машини.

Примітка. Сферичні наконечники стрижнів витримують зсув до 21 градуса. Цей великий діапазон допомагає вирішити багато проблем з вирівнюванням.

Ви використовуєте ці суглоби там, де важлива гнучкість рухів. Вони працюють в автомобілях, машинах і роботах. Ви отримуєте стабільний рух і менше проблем з вирівнюванням.

• Сферичні наконечники стрижнів рухаються та справляються зі зміщенням.
• Ви можете виправити помилки, допущені під час побудови або переміщення частин.
• Кут змінюється разом із розміром. Більшість наконечників штанги витримує кут від 5 до 20 градусів.

Сферичні підшипники ковзання всередині дозволяють обертати та нахиляти різними способами. Це забезпечує плавний рух і кращу передачу енергії. Ви бачите це в підвісці та інших зв’язках.

Передача навантаження та амортизація

Вам потрібні сферичні наконечники для великих навантажень і раптових поштовхів. Ці суглоби передають силу від однієї частини до іншої. Конструкція розподіляє навантаження, тому немає слабких місць. Сферичні підшипники ковзання всередині допомагають поглинати удари.

На кінцях сферичних стрижнів використовується спеціальна масляна плівка. Ця плівка діє як подушка. Коли ваша машина натрапляє на нерівність, плівка сприймає удар. Він перетворює удар на тепло, тому ваша машина не тремтить. Ви отримуєте більш плавну роботу та менше зношування.

• Сферичні кінці стрижня використовують мастильну плівку для пом’якшення ударів.
• Плівка зменшує тремтіння та перешкоджає поширенню удару.
• Такі матеріали, як полімери та композити, додають більше захисту. Вони поглинають енергію та забезпечують безпеку обладнання.

Ви бачите ці суглоби на важких роботах. Заводи, машини та літаки використовують їх для виконання важкої роботи. Ви отримуєте довше життя та кращі результати.

Обертальний і коливальний рух

Сферичні кінці стрижня дозволяють повертати або розгойдувати деталі вперед і назад. Конструкція-і-розетки дає змогу рухатися в усіх напрямках. Вам не доведеться турбуватися про згинання або скручування. Ці з’єднання забезпечують плавний рух машин.

Сферичні кінці стрижня добре працюють із швидким рухом. За ними не потрібно часто доглядати. Вони борються з брудом і хімікатами. Функція само-вирівнювання справляється з зміщенням до 5 градусів. Ви не відчуваєте напруги на вигин. Суглоб може повертатися в будь-якому напрямку, тому ви отримуєте постійний рух.

• Сферичні кінці стрижнів само-вирівнюються та справляються з несумісністю під час обертання чи гойдання.
• Ви отримуєте рух у всіх напрямках.
• З’єднання захищає машини від згинання та напруги.

Сферичні підшипники ковзання всередині дозволяють це зробити. Ви отримуєте плавний поворот, рівномірне розгойдування та сильну передачу навантаження. Ваша машина працює краще і служить довше.

Порада: використовуйте сферичні кінці стрижня, коли вам потрібен сильний, гнучкий і постійний рух. Ці з’єднання допомагають усунути проблеми з вирівнюванням, витримують удари та забезпечують хорошу роботу машин.

Типи стрижнів і сферичних підшипників ковзання

Чоловічий і жіночий стрижні

Ви знайдете два основних типи наконечників: чоловічий і внутрішній. Різниця виникає через різьблення. Наконечники тяги мають зовнішню різьбу. Ви можете вкрутити їх в отвір або деталь. Внутрішня різьба має внутрішні стрижні. У них можна вкрутити стрижень або болт. Цей вибір дизайну змінює те, як ви використовуєте їх у своїх зв’язках.

Ви часто використовуєте зовнішні наконечники, коли вам потрібно підключитися до нерухомої частини. Вони поширені в автомобільному, аерокосмічному та промисловому обладнанні. Наконечники тяг дають більше способів приєднати тяги, які повинні обертатися. Внутрішні наконечники стрижня добре підходять, коли вам потрібно з’єднати стрижень або вал із зовнішньою різьбою. Обидва типи допомагають створити міцні, гнучкі зв’язки у ваших машинах.

Само{0}}змащення порівняно зі стандартним

Ви можете вибрати між -самозмащувальними та стандартними наконечниками стрижнів. Наконечники штока, що самозмащуються, містять спеціальні матеріали. Ці матеріали знижують тертя і не потребують особливого догляду. Ви знайдете їх у пригоді, коли ви не можете додавати масло чи жир. Вони добре працюють у тісних місцях, місцях із вібрацією або там, де температура стає дуже високою або низькою. -Наконечники штока, що самозмащуються, також служать довше та забезпечують плавний рух з’єднань.

Стандартні наконечники стрижнів потребують звичайного масла або мастила. Ви повинні часто перевіряти їх, щоб вони працювали. Вони добре поміщаються в місцях, де ви можете дотягнутися до них для догляду. Якщо вам потрібно менше роботи та більше часу безвідмовної роботи, само-наконечники штоків із самозмащенням — розумний вибір для ваших з’єднань.

Наконечники штоків із самозмащенням зменшують технічне обслуговування.

• Вони добре працюють при високих навантаженнях і малому русі.
• Стандартні наконечники стрижнів потребують більшого догляду, але можуть виконувати багато робіт.

Загальні назви та варіації

Ви можете почути, що кінці стрижнів називають іншими іменами. Багато людей називають їх шарнірами Хейма, особливо в автомобільному світі. Ця назва походить від імені винахідника Льюїса Хайма. У деяких місцях ви можете почути трояндові з’єднання або високо-точні з’єднання. Усі ці назви означають одне й те саме: з’єднання, яке дозволяє з’єднанням легко рухатися та обертатися.

Ви побачите багато форм і розмірів наконечників підшипників. Деякі мають додаткові ущільнювачі для захисту від бруду. Інші використовують спеціальні покриття для важких робіт. Незалежно від назви чи стилю, наконечники стрижнів допомагають створити міцні, гнучкі з’єднання, які довговічні.

Порада: коли ви обираєте наконечники підшипників, перевірте тип, потреби в мастилі та назву, що використовується у вашій галузі. Це допоможе вам вибрати правильну частину для ваших з’єднань.

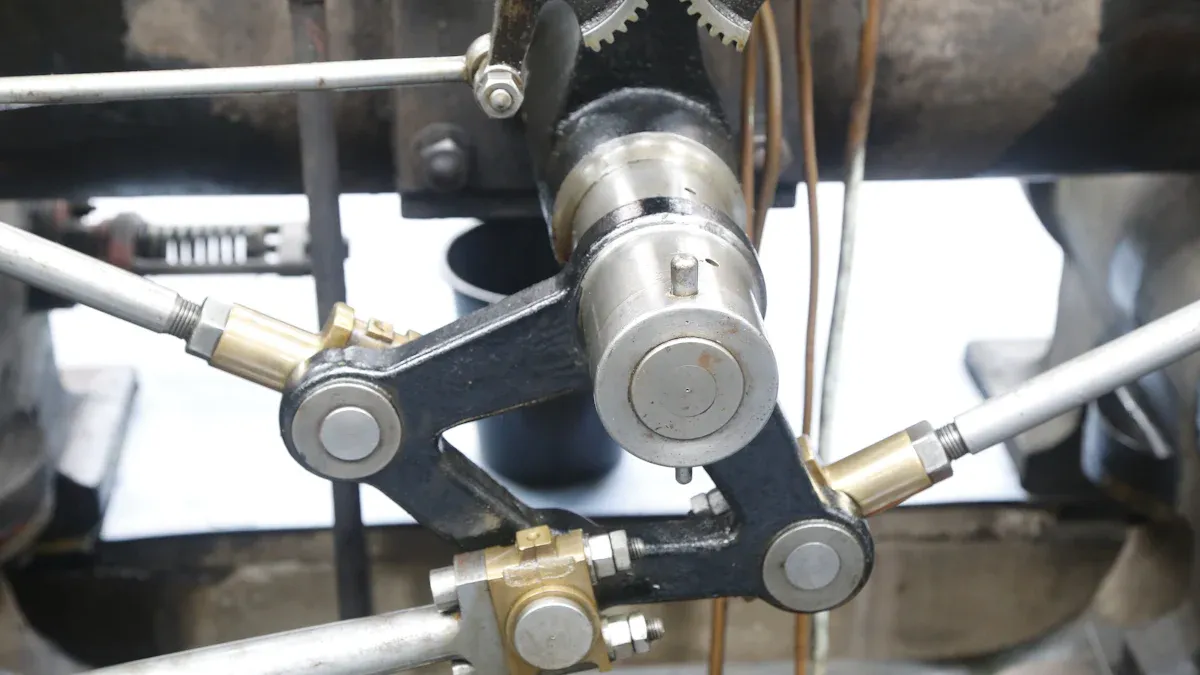

Застосування та переваги підшипників штокових кінців

Джерело зображення: unsplash

Ключові переваги

Підшипники наконечників дають вашим машинам багато переваг. Вони допомагають вирішити проблеми з деталями, які не підходять. Вони також допомагають, коли машини перевозять важкі речі або сильно трясуться. У таблиці нижче наведено основні способи, якими допомагають підшипники штока:

У підшипниках штока використовуються спеціальні матеріали, які самі змащуються. Вони також мають ущільнення, які захищають від бруду. Ці речі допоможуть вам витрачати менше часу на ремонт машин. Ви заощаджуєте гроші та виконуєте більше роботи.

Типове використання в промисловості

Ви бачите підшипники штокових кінців у багатьох видах робіт. Вони використовуються там, де деталі повинні рухатися, повертатися або хитатися. Ось деякі місця, де люди їх використовують:

Під час перегонів підшипники наконечників встановлюються в підвіску та рульове керування автомобіля. Вони також допомагають з деталями передач і кріпленнями кузова. Люди довіряють їм у драг-рейсингу та інших швидкісних видах спорту.

Порада: використовуйте підшипники наконечників, коли вам потрібні міцні з’єднання, які можуть згинатися та служити довго.

Ефективність у -напружених середовищах

Підшипники наконечника штанги добре працюють у складних умовах. Вони витримують велику вагу, удари та тряски. Їх кругла форма розподіляє силу, тому вони можуть утримувати більшу вагу. Ці підшипники працюють, навіть якщо деталі неправильно розташовані. Ви отримуєте плавний рух і менше шансів зламатись.

Ви можете довіряти підшипникам штока для важких робіт. Вони виготовлені з міцного матеріалу та мають вишукану форму. Це допомагає їм служити довше, ніж іншим підшипникам. Ваші машини продовжують працювати, навіть якщо робота важка.

Вибір і технічне обслуговування підшипників штокових кінців

Вибір правильного кінця штанги

Вам потрібно вибрати правильний наконечник штанги для вашої машини. Почніть із вивчення типу роботи та середовища. Деякі наконечники штанг краще працюють у вологих місцях, а інші витримують велике навантаження або високу температуру. Використовуйте цю таблицю, щоб допомогти вам вирішити:

Вибираючи:

Максимальне навантаження, яке витримає ваша машина

• Наскільки жарко чи холодно стає в цьому регіоні
• Як часто можна додавати масло або жир
• Скільки у вас місця для підшипника
• Якщо всередину може потрапити бруд або вода

Порада: Завжди підбирайте кінець штанги відповідно до потреб вашої машини. Це допомагає уникнути раннього зносу та забезпечує безперебійну роботу.

Поради щодо встановлення

Правильне встановлення має велике значення. Щоб отримати найкращі результати, виконайте наведені нижче дії.

1. Помістіть підшипник у корпус із правою скобою, болтом, гайкою та шайбами.
2. Затягніть гайку настільки, щоб утримувати кульку, але не застосовуйте надто багато сили.
3. Вибирайте болти, стійкі до зносу та іржі.
4. Переконайтеся, що корпус добре підходить і вирівнюється прямо.
5. Пристосовуйтеся до змін температури, щоб добре сидіти.
6. Уникайте важких посадок з перешкодами, якщо це не потрібно.
7. Використовуйте правильні інструменти та дотримуйтесь інструкцій виробника.

До поширених помилок при монтажі відноситься невідповідність. Якщо деталі не вирівнюються, ви отримуєте більше тертя та швидше зношуєтесь. Ви можете виправити це, використовуючи прокладки чи прокладки, або переставивши деталі.

Технічне обслуговування та перевірка

Ви повинні дотримуватися вимог щодо технічного обслуговування, щоб підтримувати хорошу роботу підшипників штока. Часто перевіряйте їх на наявність люфтів, тріщин або іржі. Використовуйте правильний мастильний матеріал і не пере-змащуйте. Очистіть деталі, щоб видалити бруд. Затягніть будь-які ослаблені болти, але не затягуйте їх занадто сильно. Замініть зношені деталі на нові від виробника. Захистіть ущільнення черевиками або чохлами. Ведіть записи про всі перевірки та ремонти.

Правильне встановлення та технічне обслуговування допомагають вашим підшипникам штока служити довше та працювати краще.

Сферичні підшипники на кінцях штока допомагають машинам рухатися та залишатися міцними. Ці підшипники мають круглий сердечник, міцну зовнішню частину та різьбовий хвостовик. Хвостовик полегшує кріплення підшипника. Ви отримуєте гнучкий рух і амортизацію. Вони добре працюють у важких роботах і служать довго. Подивіться на таблицю нижче, щоб отримати короткі факти:

Слідкуйте за своїми підшипниками, щоб вони працювали добре.

FAQ

Яка основна робота сферичного підшипника на кінці штока?

Для з’єднання рухомих частин використовується шариковий підшипник. Це дозволяє їм повертатися та нахилятися. Це допомагає вашій машині справлятися з перекосами та пом’якшувати удари.

Як дізнатися, який підшипник штока вибрати?

Перевірте навантаження, температуру та середовище. Виберіть матеріал, який відповідає вашим потребам. Нержавіюча сталь добре працює у вологих місцях. Бронза витримує великі навантаження. Завжди дотримуйтеся вказівок виробника.

Чи потребують особливого догляду підшипники штока?

Деякі підшипники штока потребують звичайного масла або мастила. Самозмащувальні-типи потребують менше догляду. Ви повинні часто перевіряти на наявність зносу, бруду та ослаблених деталей.

Де найчастіше використовуються підшипники штока?

Ви знайдете їх в автомобілях, літаках і машинах. Вони працюють у рульовому кермуванні, підвісці та важелях керування. Ви також бачите їх у роботах і сільськогосподарському обладнанні.
