SI16 Жіночий суглоб правої руки

Деталі продукту

Одна сторона SI16 отримує відповідний стрижень через внутрішню праву-різьбу M16. Протилежний кінець містить сферичний підшипник із центральним отвором 16 мм для шарнірної шпильки.



Внутрішнє кільце може нахилятися всередині корпусу, дозволяючи двом з’єднаним частинам працювати, коли їхні центральні лінії не ідеально зафіксовані в одному прямому положенні. Цей рух обмежений геометрією підшипника, і його не слід розглядати як необмежене обертання.

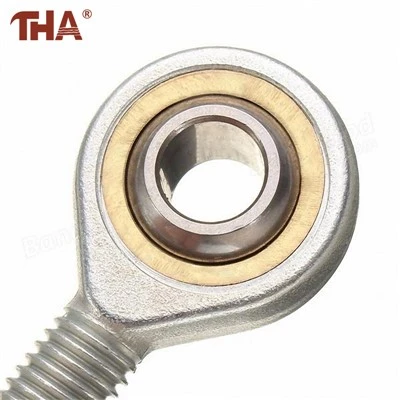

SI визначає кінець штока з внутрішньою-різьбою. Він відрізняється від зовнішньої-різьби типу SA або POS, навіть якщо сферичний отвір має однаковий діаметр.



Опис товару

Встановлену міжцентрову відстань можна регулювати, змінюючи, наскільки далеко різьбовий стрижень входить у корпус. Після регулювання всередині кінця штока має залишатися достатня кількість різьби, а контргайка має закріпити остаточне положення.



Оскільки в SI16 використовується права-різьба, обертання штока змінює довжину з’єднання в нормальному напрямку затягування. З’єднання, яке потребує регулювання шляхом обертання одного загального стрижня, може використовувати протилежні напрямки різьблення на двох кінцях; у такому випадку відповідний лівий-компонент потрібно замовляти окремо.



Поворотний болт або штифт має притискатися до внутрішнього кільця, а не стискати зовнішню частину корпусу. Бічні пластини повинні залишати простір для шарнірного з’єднання кінця штока без контакту з корпусом на краю його ходу.



Цей суглоб в першу чергу вибирається для радіального навантаження. Постійне осьове зусилля, ударне навантаження та необхідний робочий кут повинні бути перевірені на фактичну версію перед встановленням.



Інформація про продукт

Пункт	Специфікація
Модель	SI16
Підключення житла	Внутрішня різьба
Нитка	М16 права рука
Сферичний отвір	16 мм
Форма підшипника	Сферичне ковзання
Основний напрямок навантаження	Радіальний
Регулювання кріплення	За допомогою різьбового зачеплення
Необхідні відповідні частини	Різьбовий стрижень, контргайка і шпилька 16 мм





FAQ

SI16 має зовнішню чи внутрішню різьбу?

Має внутрішню внутрішню різьбу. Наконечники штоків із зовнішньою-різьбою належать до іншого сімейства моделей.

Різьба М16 ліва?

Ні. Ця сторінка SI16 визначає праву-різьбу M16. Лівий-компонент потрібно визначити та замовити окремо.

Чи можна використовувати наконечник тяги для зміни довжини тяги?

так Положення можна регулювати вздовж сполучної різьби, за умови, що достатньо різьби залишається зачепленим і налаштування закріплено контргайкою.

Чи усуває сферична вставка всі помилки вирівнювання?

Ні. Це дозволяє обмежений кут артикуляції. З’єднання має бути встановлено в межах допустимого діапазону руху шарніра.

Чи можна виготовити стрижневий кінець за наявним кресленням з’єднання?

Ми створюємо за кресленнями замовника за OEM/ODM і приймаємо замовлення від однієї деталі стандартних розмірів.



Про нас

Lishui Guangyuan Industry & Trade Co Ltd постачає зовнішні та внутрішні наконечники штоків для тяг керування, приводів та шарнірних механізмів. Вибір можна перевірити за напрямком різьби, розміром отвору та встановленою міжцентровою відстанню.
