Підтримуваний кінцевий пристрій EF Compact

Деталі продукту

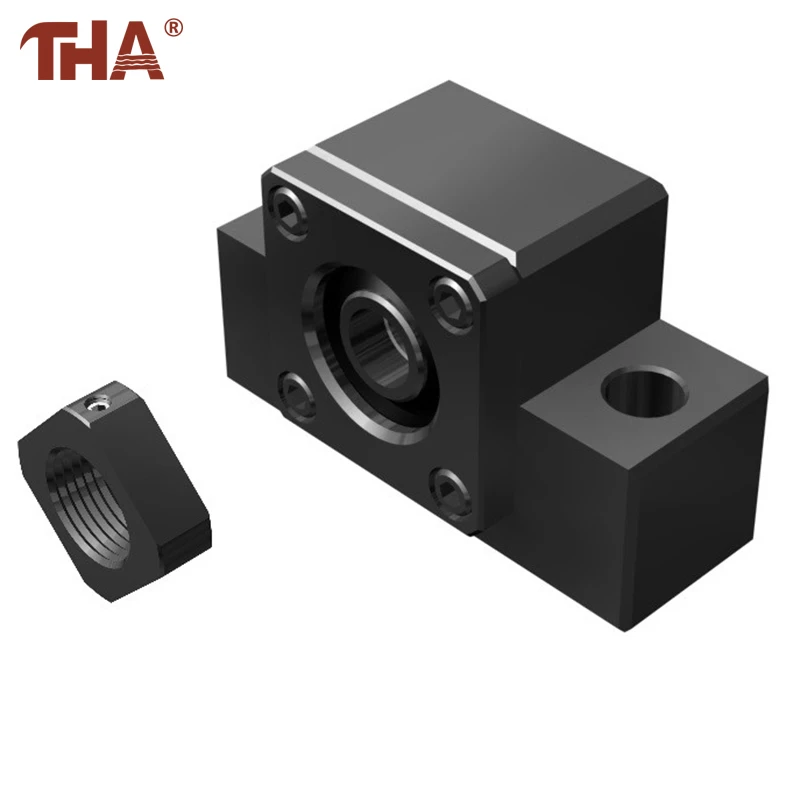

Ця URL-адреса призначена дляСерія EF, незважаючи на те, що поточна назва сторінки та основне зображення неправильно позначені EK. Дві серії належать до однієї сімейства компактних опор, але виконують різні функції: EK є фіксованою стороною, тоді як EF підтримує протилежний кінець.



Блок EF використовує радіальний підшипник у компактному-корпусі. Підшипник підтримує оброблену кінцеву цапфу під час обертання гвинта. На відміну від фіксованого бічного-блока EK, EF не використовує попередньо натягнутий кутовий-контакт, відповідальний за аксіальне розташування вала.



Опублікований асортимент включає EF6, EF8, EF10, EF12, EF15 і EF20. Ці цифри є підтримкою-кодів розміру одиниць. Сумісність слід перевіряти за-кінцевою цапфою вала, положенням-утримуючих пазів, висотою центру корпусу та монтажними розмірами.



Опис товару

У установках EK і EF гвинт розташований на кінці EK. Блок EF підтримує іншу цапфу та допомагає утримувати вал на передбачуваній осі обертання. Розмежування цих двох ролей запобігає неправильному визначенню опорної сторони як фіксованого кінця упорного-підшипника.



Підтримуваний-кінцевий креслення має визначати діаметр цапфи, положення плеча, довжину підшипника та паз-кільця. Ці розміри повинні відповідати обраній моделі EF. Зібрати лише зовнішній розмір корпусу недостатньо.



Спочатку встановіть фіксовану сторону EK і встановіть положення гвинта. Потім корпус EF можна вирівняти щодо опорної цапфи до того, як гвинти основи будуть повністю затягнуті. Він повинен сидіти рівно на поверхні машини, не відтягуючи гвинт убік.



Для робіт із заміни надайте повну модель EF і розміри опорного кінця вала. Якщо кульковий гвинт і обидві опори замовляються разом, надайте креслення для кінців EK і EF окремо.



Ми створюємо за кресленнями замовника за OEM/ODM і приймаємо замовлення від однієї деталі стандартних розмірів.



Інформація про продукт

Підтримувана сторона EF	Відповідна фіксована сторона EK	Серія Функція
EF6	EK6	Підтримуваний кінець
EF8	EK8	Підтримуваний кінець
EF10	EK10	Підтримуваний кінець
EF12	EK12	Підтримуваний кінець
EF15	EK15	Підтримуваний кінець
EF20	EK20	Підтримуваний кінець



Пункт продукту	Специфікація
Серія продуктів	EF
Положення установки	Опорна сторона кулькової гвинти
Стиль житла	Компактний базовий-блок
Тип підшипника	Радіальний опорний підшипник
Розташування валу	Встановлюється відповідною фіксованою стороною ЕК
Утримання	Підтримується-розташування кінцевої цапфи та-утримуючого кільця
Модельний ряд	EF6 до EF20
Основа відбору	Діаметр цапфи, висота центру канавки та монтажні розміри
Серія відповідності	Стаціонарний{0}}кінцевий блок EK
Обсяг замовлення	Лише одиниця EF, якщо не вказано пару EK і EF





FAQ

З: Чи є EF фіксованою-підтримкою?
A: Ні. EF є стороною, що підтримується. EK є фіксованою стороною в цій сімействі компактних опор-блоків.

З: Чи містить EF радіально-упорний підшипник 45- градусів?
Відповідь: Ні. Цей опис відноситься до фіксованої сторони-і не повинен використовуватися для сторони з підтримкою EF.

Q: Чи може EF12 замінити EK12?
Відповідь: Ні. Їхнє внутрішнє розташування підшипників і -функції кінців вала відрізняються.

Питання: Чи підходить EF10 до кожної кулькової гвинти з валом 10 мм?
A: Не автоматично. Оброблена підтримувана-кінцева цапфа та розміри EF10 мають відповідати.

Питання: Чи можна постачати EK і EF з кульково-гвинтовою обробкою?
A: Так. Обидва торцеві профілі повинні бути включені в затверджене виробниче креслення.



Про нас

Lishui Guangyuan Industry & Trade Co., Ltd. постачає кулькові гвинти, компактні кінцеві-підтримки, лінійні напрямні та відповідні компоненти руху. Стандартні агрегати EK/EF і обробка-на основі креслення-кінця вала доступні для замовлень OEM та ODM.
