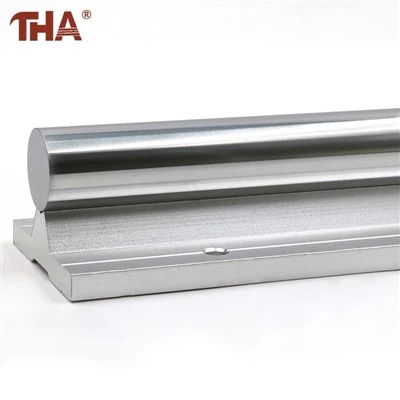

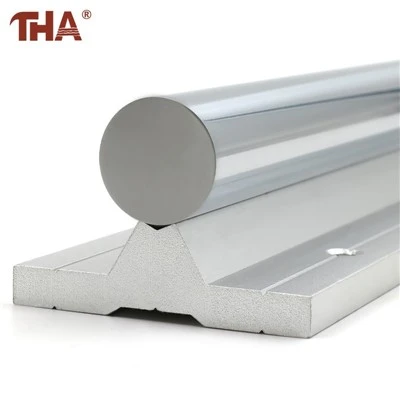

Рейка з підтримкою SBR TBR



Технічний опис

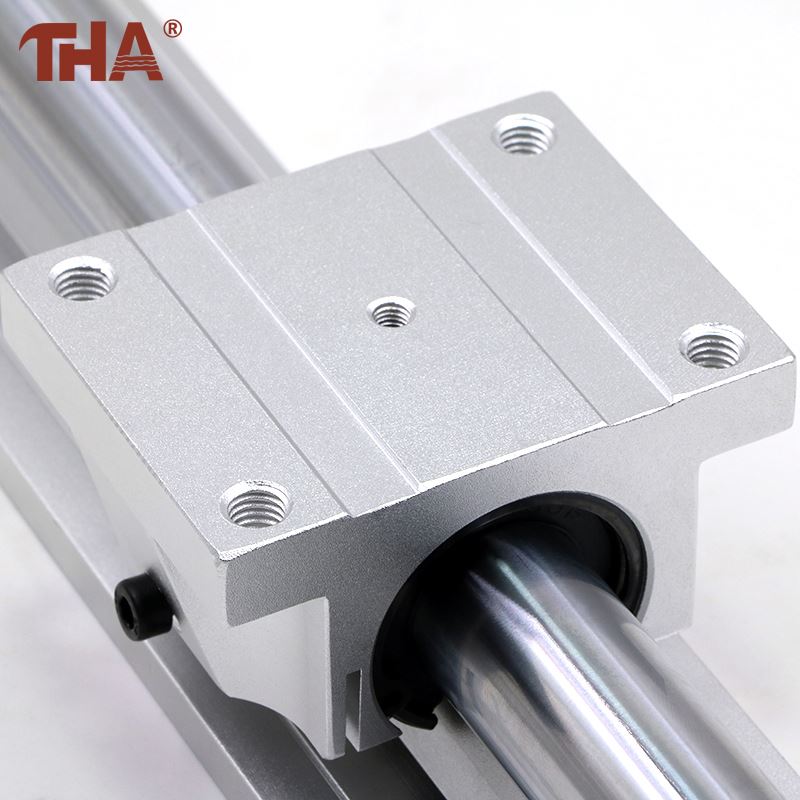

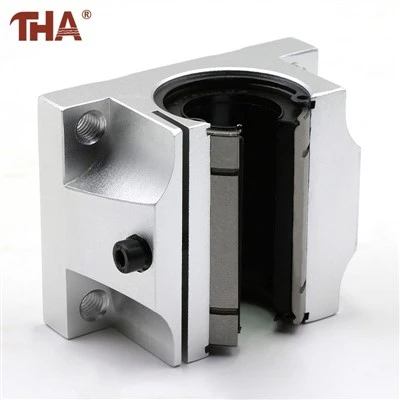

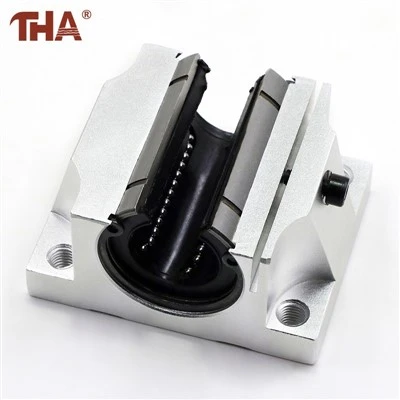

Вузол поєднує в собі круглий вал, суцільну опору рейки та відповідні лінійні підшипникові блоки. Підтримка валу вздовж його довжини зменшує прогин порівняно з валом, який утримується лише на його кінцях, що робить систему придатною для тривалих подорожей і помірних до важких робочих навантажень.



SBR і TBR — це окремі монтажні конфігурації. Їх профілі рейок, корпуси блоків і монтажні розміри відрізняються, тому компоненти слід замовляти з однієї відповідної серії. Вибір залежить від серії, діаметра валу, довжини рейки, кількості блоків і розташування монтажних-отворів.



Рейку слід встановити на рівну основу. Коли дві рейки використовуються разом, їх відстань і паралельність повинні бути встановлені правильно, щоб уникнути зчеплення блоків і нерівномірного навантаження на підшипники.



Ми створюємо за кресленнями замовника за OEM/ODM і приймаємо замовлення від однієї деталі стандартних розмірів.



Таблиця специфікацій

Пункт	Специфікація
Назва продукту	Рейка з підтримкою SBR TBR
Тип напрямної	Опорна циліндрична лінійна напрямна
Доступні серії	SBR або TBR
Основні компоненти	Алюмінієвий корпус корпусу рейки опори круглого валу та підшипникових блоків
Формат постачання	Повна збірка або окремі компоненти
Основна функція	Підтримка та скерування прямолінійного руху
Інформація про вибір	Серія діаметр вала довжина рейки кількість блоків і монтажні розміри
монтаж	Одинарна рейка або парні паралельні рейки
Виготовлення на замовлення	Випускається за кресленнями замовника







FAQ

З: Чи можна придбати рейку та блоки окремо?
A: Так. Система може постачатися у вигляді повного вузла або у вигляді окремих рейок, валів і відповідних блоків.

З: Чи можна встановити блок SBR на рейку TBR?
A: Ні. SBR і TBR використовують різні профілі корпусу та розміри установки. Рейка і блок повинні належати до однієї сумісної серії.

Q: Яка інформація потрібна перед замовленням?
A: Будь ласка, надайте необхідну серію, діаметр валу, довжину рейки, кількість блоків і монтажні розміри.

З: Чи можна зробити довжину рейки за кресленням?
A: Так. Нестандартні розміри можна виготовити, якщо необхідну довжину та монтажну схему підтверджено перед виробництвом.

Q: Скільки блоків потрібно встановити на одну рейку?
A: Кількість залежить від підтримуваного навантаження, розмірів каретки та моментного навантаження. Відповідно до конструкції машини на кожній рейці можна використовувати один або більше блоків.



Про нас

Lishui Guangyuan Industry & Trade Co., Ltd. має більш ніж десятирічний досвід роботи з компонентами лінійного руху. Наше підприємство займає приблизно 26 000 квадратних метрів, і наша продукція постачається клієнтам у більш ніж 25 країнах Азії, Європи та Сполучених Штатів.

Ми виробляємо кулькові гвинти, лінійні напрямні, опорні рейки, лінійні вали, підшипники та відповідні компоненти руху. Для машин і проектів з автоматизації доступні стандартні продукти та-частини OEM/ODM на основі креслень.
